工場やオフィスビル、商業施設など、多くの電気を使用する建物では、敷地内にキュービクルと呼ばれる高圧受電設備が設置されています。普段は意識する機会の少ない設備ですが、建物内で電気を安全に使用するうえで重要な役割を担っています。
高圧受電を行う施設では、電気料金だけでなく、設備の点検や保安管理、機器の更新にも継続的な費用がかかります。契約内容と設備の管理状況を分けて考えていると、見直せるコストを見落としてしまうこともあります。
本記事では、キュービクルを設置する背景を高圧受電の仕組みから整理し、電気料金と設備管理の両面から運用コストを見直す考え方を解説します。
キュービクルとは？なぜ設置が必要になるのか
キュービクルの必要性を理解するには、まず電気が施設に届くまでの仕組みを把握しておくことが役立ちます。

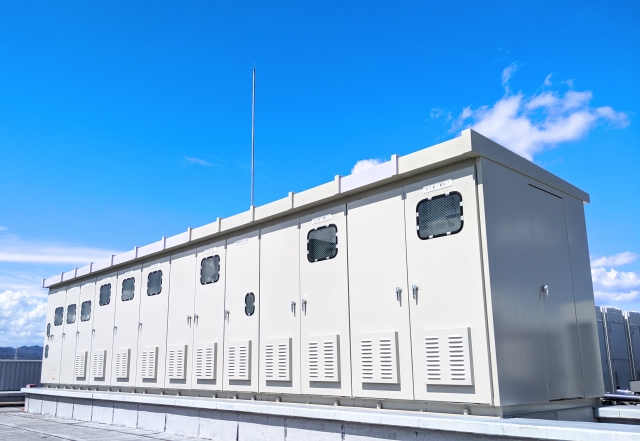

キュービクル（高圧受電設備）の役割
キュービクルとは、電力会社から高圧で供給された電気を受け取り、施設内の設備で使用できる電圧へ変換するための設備です。一般的な高圧受電では、6,600Vで受け取った電気を、照明やコンセントなどで使用する100Vや200Vへ変圧します。
キュービクルの内部には、主に次のような機器が収められています。
- 変圧器（電圧を変換）
- 開閉器（電気の流れを切り替え）
- 遮断器（異常時に電気を遮断）
- コンデンサ（力率を改善）
- 保護装置（漏電や短絡などを検知）
電圧を下げるだけではなく、異常発生時には電気を遮断し、施設や周辺の配電線への影響を抑えることもキュービクルの重要な役割です。
「50kW以上」で高圧受電が必要になる理由
電力契約では、契約電力が50kW未満の場合は低圧、50kW以上の場合は高圧として扱われることが一般的です。50kWという基準は、キュービクルの性能によって決まるものではなく、一般送配電事業者の供給区分や電気料金メニュー上の境目として設けられています。
多くの電気を低い電圧のまま供給すると電流が大きくなり、配線を太くする必要があるほか、送電時の電力損失も増えやすくなります。そのため使用電力の大きい施設では、高圧のまま効率よく電気を届け、施設側のキュービクルで使用できる電圧へ下げる仕組みが採用されています。
ただし、設備容量や供給条件によって扱いが異なる場合もあります。50kWは、低圧受電と高圧受電を分ける原則的な目安として捉えるとよいでしょう。

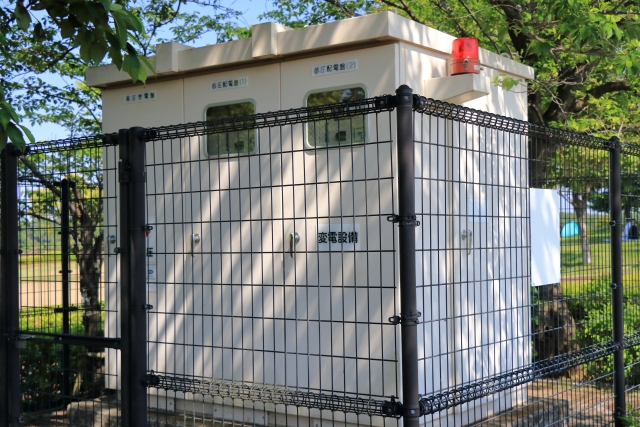

キュービクルを設置している主な施設
キュービクルは、建物の規模が大きい施設だけでなく、業務用設備によって多くの電気を使用する施設にも設置されています。代表的な施設は次のとおりです。
- 工場
- オフィスビル
- 病院や学校
- 商業施設やスーパーマーケット
- ホテル
- 物流倉庫
- 大型の飲食店
- 冷凍・冷蔵設備を備えた店舗
建物自体がそれほど大きくなくても、冷蔵設備や厨房機器などを同時に使用することで、契約電力が50kW以上になるケースがあります。施設の広さだけではなく、導入している設備の容量や稼働状況によって、高圧受電が必要かどうかが決まります。
高圧受電の電気料金はどのような構造になっているのか
高圧受電のコストを考える際は、毎月の請求書に含まれる項目と、それぞれの金額がどのような条件で変わるのかを整理するところから始まります。
基本料金と電力量料金の仕組み
高圧の電気料金は、主に次の項目で構成されています。
- 基本料金
- 電力量料金
- 燃料価格や市場価格などを反映する調整額
- 再生可能エネルギー発電促進賦課金
基本料金は使用量が少ない月でも契約電力に応じて発生し、電力量料金は使用した電力量が多いほど増加します。
料金メニューには、基本料金を抑える代わりに電力量料金を高く設定したものや、逆の設計のものもあります。
契約電力・力率が料金を左右する
高圧受電の基本料金には、契約電力と力率が大きく関係します。
契約電力が500kW未満の場合は、当月を含む過去12か月の最大需要電力の中で最も大きな値を契約電力とする「実量制」が一般的です。そのため、一時的な電力使用の集中が、その後の基本料金に影響しやすくなります。
一方、500kW以上の場合は、使用する負荷設備や受電設備の内容、同一業種の負荷率などをもとに、小売電気事業者との協議によって契約電力を定める「協議制」が採用されます。設備の稼働状況や今後の需要が、契約電力に適切に反映されているかを確認しておく必要があります。
力率は、供給された電力がどの程度有効に使われているかを示す数値です。一般的な高圧の料金メニューでは力率85％を基準に、高い場合は基本料金が割引され、低い場合は割増される仕組みがあります。
キュービクルの運用で発生する管理義務とコスト
キュービクルは、設置後も安全な状態を維持しながら運用しなければなりません。これらの管理体制や費用を正確に把握しておくことは、社内の予算計画や、自治体施設であれば議会等への説明材料としても役立ちます。本章では、高圧受電を続けるうえで生じる管理体制や費用について見ていきます。
電気主任技術者の選任・保安規程という法令上の義務
高圧で受電する設備は、原則として自家用電気工作物に該当し、設置者には工事・維持・運用に関する保安規程を定め、所管の産業保安監督部へ届け出ることが求められます。
また、設備の保安を監督する電気主任技術者の選任も必要で、電気主任技術者は、点検結果を確認し、異常や劣化が見つかった場合には、修理・更新に関する助言を行います。
保安規程や電気主任技術者の選任は、手続き上の義務だけではありません。感電や火災、設備故障、周辺地域への停電波及を防ぎ、施設内で電気を安定して使い続けるための管理体制でもあります。
保安管理は外部委託できる
社内に電気主任技術者の資格を持つ人材がいない場合は、一定の要件を満たした電気保安法人や電気管理技術者へ、保安管理業務を外部委託できる場合があります。
外部委託承認制度を利用する場合、専門事業者と契約するだけではなく、所管する産業保安監督部などから承認を受ける必要があります。
ただし、外部委託によって事業者の責任がすべてなくなるわけではありません。点検結果や改修の提案を社内でも把握し、修繕費や更新費を確保できる体制を整えておく必要があります。
点検・更新で見落としやすいコスト
キュービクルの点検や工事で設備を停止する場合は、営業や生産のスケジュール調整も必要になります。そのため、直接的な点検費用だけでなく、設備停止に伴う業務への影響も運用コストの一部として考える必要があります。
また、キュービクル内部の機器は、それぞれ劣化の進み方や更新時期が異なります。故障してから対応すると、緊急工事や想定外の長時間停電につながる可能性があります。
設備台帳と点検履歴をもとに中長期の更新計画を立てておくと、費用が一時期に集中するのを避けやすいです。
高圧需要家が電気契約・運用コストを見直す実務ステップ
電気料金やキュービクルの維持費を見直す場合、契約先の変更だけを先に検討すると、改善すべきポイントを十分に把握できないことがあります。現在の使用状況と契約条件を順番に整理していきましょう。
契約電力・力率の実態を確認する
最初に確認したいのは、直近12か月の契約電力、最大需要電力、使用電力量、力率の推移です。月ごとの請求書や使用実績を並べると、基本料金が上がった時期や、最大需要電力を更新した月が見つけやすくなります。
最大需要電力が高くなった時間帯を確認することで、空調や製造設備などが同時に稼働し、電気の使用が一時的に集中していなかったかを把握することが可能です。稼働時間を少しずらすだけでも、電力のピークを抑えられる場合があります。
力率が以前より低くなっている場合は、進相コンデンサの劣化や設備容量との不一致が考えられます。電気料金のデータと保安点検の記録を併せて確認すると、契約面と設備面のどちらに原因があるのかを整理しやすくなります。
料金メニュー・契約先の選択肢を比較する
使用状況を整理したあとは、現在の料金メニューと他の選択肢を同じ条件で比較します。比較する際は、次の項目を確認すると、契約後の負担をイメージしやすいです。
- 基本料金と電力量料金の単価
- 燃料費や市場価格を反映する調整方法
- 最低使用量や契約電力に関する条件
過去12か月の使用実績をもとに試算すると、自社の使い方に合ったプランを判断しやすくなります。見積書に記載された初年度の金額だけではなく、市場価格上昇時の変動幅や、契約更新後の条件も含めて比較することが重要です。
キュービクルに関するよくある質問
高圧受電の契約やキュービクルの管理を見直す際に生じやすい疑問について解説します。
Q：需要が減ったら低圧契約に戻せますか？
契約電力や必要な設備容量が50kW未満になれば、低圧契約へ変更できる可能性があります。ただし、電気の使用量が減っただけで、自動的に低圧へ切り替わるわけではありません。
キュービクルの撤去や引込設備の変更、一般送配電事業者との協議などが必要になるため、工事費と将来的な電力需要を含めて検討してください。
Q：契約電力は途中で見直せますか？
契約電力を途中で見直せるかどうかは、契約電力の決定方法や料金メニューによって異なります。
実量制では、過去12か月の最大需要電力が下がれば契約電力も順次下がる可能性があります。一方、協議制では、設備の稼働状況や今後の需要をもとに、小売電気事業者との協議が欠かせません。
Q：キュービクルの更新時期の目安は？
キュービクル全体に一律の交換期限が定められているわけではなく、内部に設置されている機器ごとに更新時期の目安が異なります。
日本電機工業会では、高圧進相コンデンサの更新推奨時期を15年、高圧配電用変圧器を20年としています。長期間使用している場合は、点検結果や設置環境を踏まえ、キュービクル全体の更新計画も検討しておくと安心です。
※引用元：日本電機工業会「高低圧電気機器保守点検のおすすめ（2024年改訂版）」
高圧受電は「契約」と「保安」の両面から最適化できる
キュービクルは、高圧で届く電気を施設内で使える電圧へ変換し、異常時には電気を遮断するための設備です。多くの電気を使用する施設にとって欠かせない一方、設置後は電気主任技術者の選任や定期点検、機器更新などの管理が必要になります。
POINT
高圧受電にかかるコストを見直す際は、電力会社や料金プランの比較だけでなく、契約電力、最大需要電力、力率、設備の劣化状況まで一体で捉えることが重要なのじゃ。
電気料金が高くなっている原因は、料金単価だけにあるとは限りません。電気の使い方や契約条件、設備の状態を整理したうえで、どこから見直すべきかを判断することが、無理のないコスト改善につながります。社内だけで契約と設備の両面を管理しきれない場合は、電気料金プランの見直しから、電気主任技術者の選任や保守点検の体制づくりまで、契約と設備の両面を一括して相談できる専門家を活用することも選択肢の1つです。
